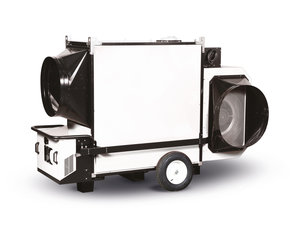

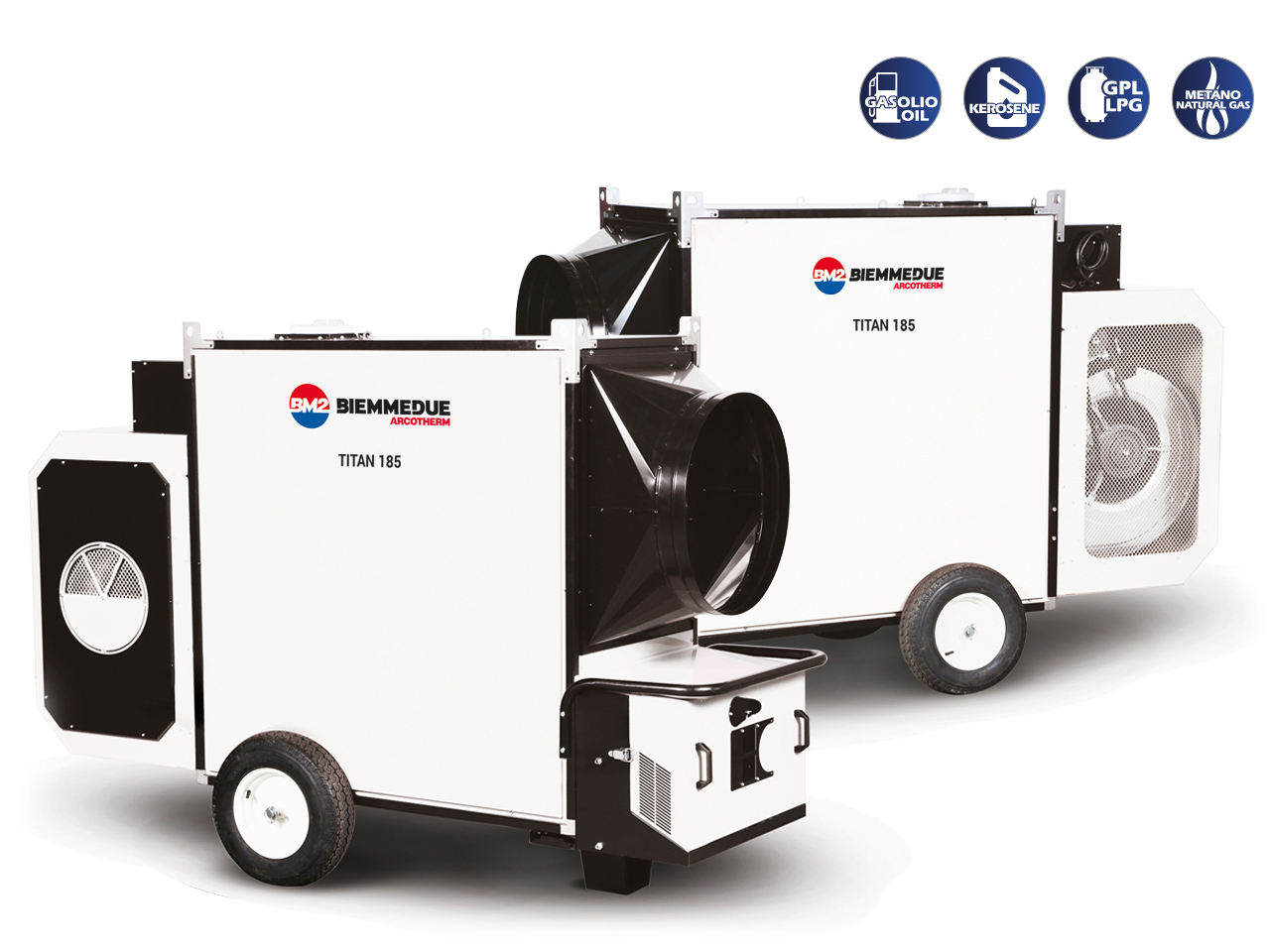

Titan
Generatori d’aria calda a grande portata a combustione indiretta con ventilatore centrifugo.
Descrizione
Una panoramica delle prestazioni

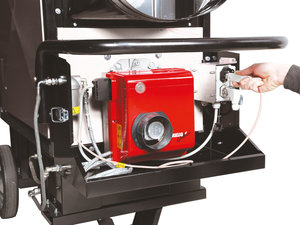

Cassetto di copertura del bruciatore che consente la protezione da urti, polvere, acqua, eventi atmosferici e vasca di raccolta del gasolio/condensa
Bruciatore dotato di presa snorkel per garantire aria di combustione pulita mediante collegamento con guaina di aspirazione dall’esterno

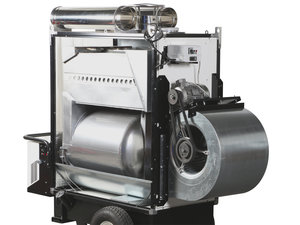

Il nuovo scambiatore di calore abbinato ai nuovi ventilatori di maggiori prestazioni permettono di ottenere un rendimento termico del 96%
Un migliore ancoraggio della struttura portante della macchina grazie a robuste staffe di fissaggio che ne consentono la movimentazione su qualunque superficie

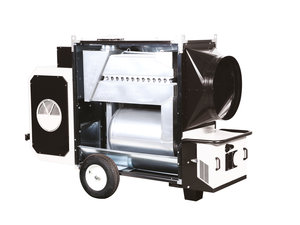

Struttura portante con pannelli rimovibili per il lavaggio interno, anche a macchina appesa
Pannelli con pieghi di rinforzo a croce per garantire maggior rigidità e robustezza
Utilizzo esclusivamente di viti e inserti metrici per il fissaggio, no viti autofilettanti

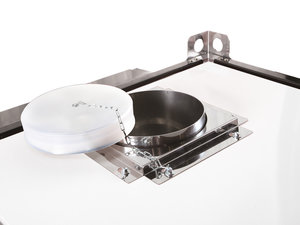

Protezione scarico fumi camera di combustione in materiale plastico con catene di ritenzione

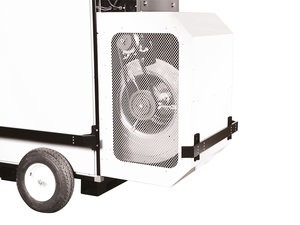

Ventilatore protezione (IP 55):
– molto silenzioso ( rumore ≤ 69 db a 2 metri);
– ad alta prevalenza e prestazioni che garantisce un elevata portata d’aria e pressione statica (500 Pa) per la diffusione omogenea ed a lunga distanza dell’aria calda mediante canalizzazioni o guaine;
– ventilatore ancorato alla struttura portante mediante robusti longheroni e staffe di fissaggio;
– serranda regolabile di ripristino aria fresca;
Quadro elettrico posteriore di comando (IP 65):
– posizionato nella parte posteriore evita che sia a contatto con polvere, acqua, neve etc;
– provvisto di una robusta copertura metallica che consente anche il ricovero di attrezzi e documenti;
Quadro elettrico anteriore di servizio (IP 65):
– posizionato nella parte anteriore della macchina dentro il cassetto copertura bruciatore: per evitare che sia a contatto con polvere, acqua, neve per una più facile manutenzione; per un più agevole controllo ed intervento dell’operatore
Ciascun componente principale (ventilatore, bruciatore, termostati, etc.) è munito di connessioni rapide di collegamento elettrico:
– velocità di montaggio/smontaggio e di intervento tecnico;
– eliminazione di errori di installazione/smontaggio
Scheda tecnica
MODELLO | TITAN 145M (OIL-GAS) | TITAN 185T (OIL-GAS) | TITAN 235T (OIL-GAS) |
---|---|---|---|
monofase | trifase | trifase | |
macchina senza bruciatore ed uscita aria | macchina senza bruciatore ed uscita aria | macchina senza bruciatore ed uscita aria | |
potenza term. nominale | 144,72 kW 124.455 Kcal/h 497.821 BTU/h | 185,54 kW 159.563 Kcal/h 638.254 BTU/h | 235,72 kW 202.715 Kcal/h - 810.861 BTU/h |
potenza termica resa | 138,93 kW 119.477 Kcal/h 477.908 BTU/h | 178,12 kW 153.181 Kcal/h 612.724 BTU/h | 227,47 kW 195.620 Kcal/h - 782.480 BTU/h |
rendimento | 96% | 96% | 96,5% |
portata d'aria | 14.000 m³/h | 16.000 m³/h | 20.000 m³/h |
press. statica disp. | 300 - 30 Pa-mm H2O | 500 - 50 Pa-mm H2O | 500 - 50 Pa-mm H2O |
salto termico | 42 a 20°C | 46 a 20°C | 47 a 20°C |
campo di lavoro effettivo | 56 m | 63 m | 70 m |
consumo gasolio | 11,45 Kg/h | 14,68 Kg/h | 18,65 Kg/h |
consumo metano G20 | 13,855 m³/h | 17,682 m³/h | 22,035 m³/h |
pressione alim. G20 | 20 mbar | 20 mbar | 20 mbar |
consumo gpl G31 | 5,403 m³/h 10,57 kg/h | 6,981 m³/h 13,63 kg/h | 8,637 m³/h 16,92 kg/h |
pressione alim. G31 | 37 mbar | 37 mbar | 37 mbar |
alimentazione elettrica | 230V 1ph 50Hz | 400V 3ph 50Hz (230V 3ph 50Hz disponibile su richiesta) | 400V 3ph 50Hz (230V 3ph 50Hz disponibile su richiesta) |
potenza elettrica | 3.100 W | 4.200 W | 4.850 W (230V) 4.970 W (400V) |
Ø camino | 200 mm | 200 mm | 200 mm |
Ø guaina uscita aria / L.max. | 600-50 mm/m (1 VIA) 500-30 mm/m (2 VIE) 350-25 mm/m (4 VIE) | 700-50 mm/m (1 VIA) 500-30 mm/m (2 VIE) 350-25 mm/m (4 VIE) | 700-50 mm/m (1 VIA) 600-30 mm/m (2 VIE) 400-25 mm/m (4 VIE) |
Ø guaina snorkel / L.max. | 100-6 mm/m | 100-6 mm/m | 150-6 mm/m |
Ø guaina ripresa aria / L.max. | 650-10 mm/m | 720-10 mm/m | 750-10 mm/m |
dimensione | 2.191 x 900 x 1.515 mm | 12.413 x 920 x 1.620 mm | 2.630 x 1.042 x 1.840 mm |
Peso | 361 kg | 430 kg | 535 kg |
