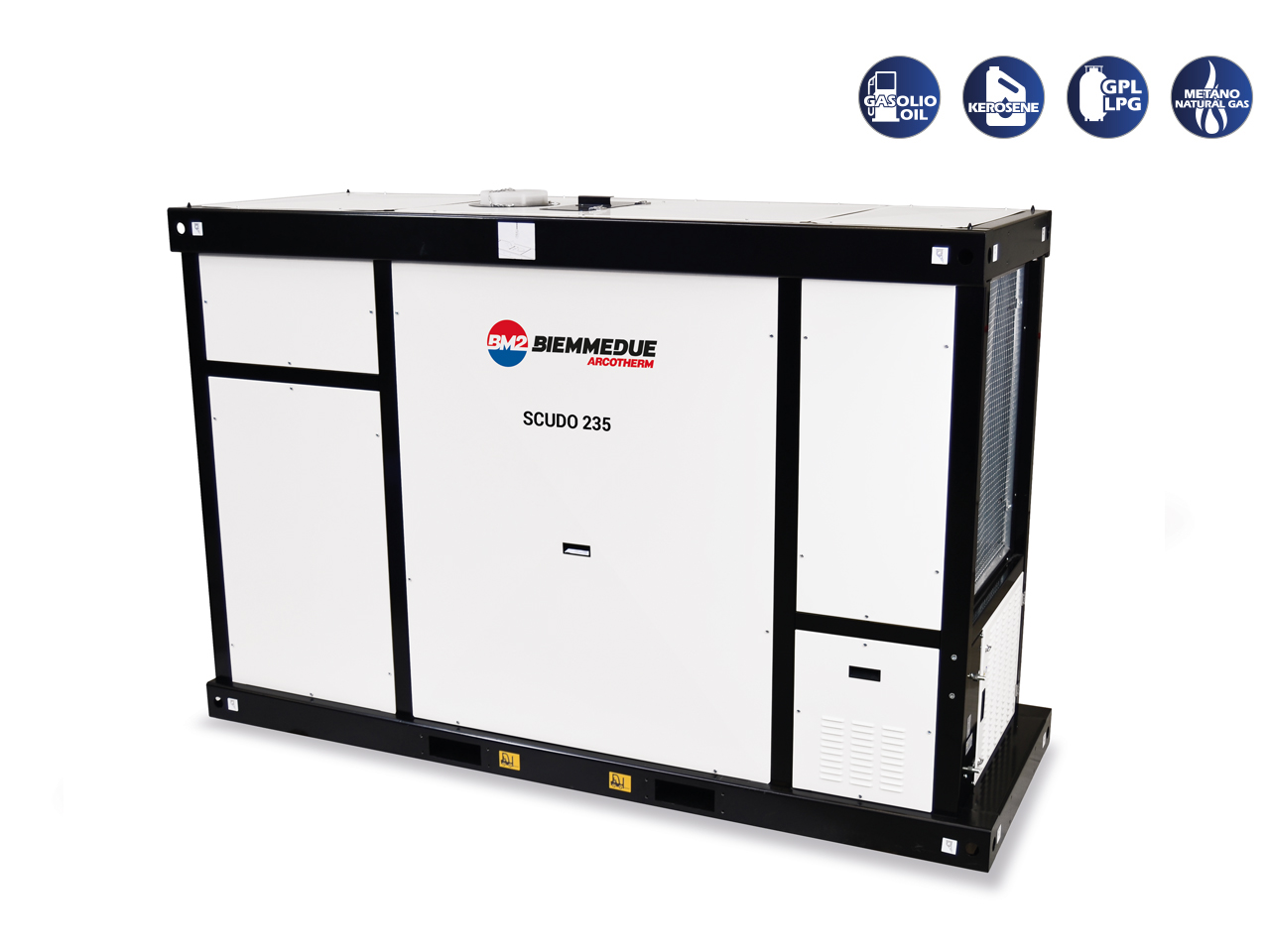

Scudo
Generatore d’aria calda a basamento a combustione indiretta con ventilatore centrifugo.
Descrizione
Una panoramica delle prestazioni
Basamento per movimentazione mediante inforcolamento
Carter di protezione anteriore con porta dotata di serratura per copertura bruciatore
Carter posteriore a protezione del ventilatore centrifugo con raccordo laterale di aspirazione/ripresa aria
Basamento di protezione parte superiore con ganci per sollevamento/fissaggio
Gancio di sollevamento centrale
Pannelli rimovibili per il lavaggio interno con pieghi di rinforzo a croce per garantire maggior rigidità e robustezza
Utilizzo esclusivamente di viti e inserti metrici per il fissaggio, no viti autofilettanti

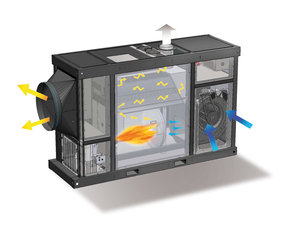

Il nuovo scambiatore di calore abbinato ai nuovi ventilatori di maggiori prestazioni permettono di ottenere un rendimento termico del 96%;
Ventilatore protezione (IP 55):
– molto silenzioso ( rumore ≤ 69 db a 2 metri);
– ad alta prevalenza e prestazioni che garantisce un elevata portata d’aria e pressione statica (500 Pa) per la diffusione omogenea ed a lunga distanza dell’aria calda mediante canalizzazioni o guaine;
– ventilatore ancorato alla struttura portante mediante robusti longheroni e staffe di fissaggio;
– serranda regolabile di ripristino aria fresca;
Quadro elettrico posteriore di comando (IP 65):
– posizionato nella parte posteriore evita che sia a contatto con polvere, acqua, neve etc;
– provvisto di una robusta copertura metallica che consente anche il ricovero di attrezzi e documenti;

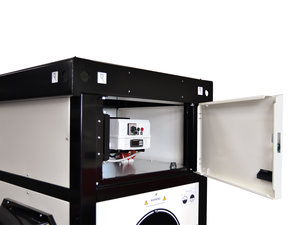

Quadro elettrico anteriore di servizio (IP 65):
– posizionato nella parte anteriore della macchina dentro il cassetto copertura bruciatore: per evitare che sia a contatto con polvere, acqua, neve per una più facile manutenzione; per un più agevole controllo ed intervento dell’operatore
Scheda tecnica
MODELLO | SCUDO 235T (OIL-GAS) |
---|---|
macchina senza bruciatore ed uscita aria | |
potenza term. nominale | 235,72 kW 202.715 Kcal/h 810.861 BTU/h |
potenza termica resa | 227,47 kW 195.620 Kcal/h 782.480 BTU/h |
rendimento | 96,5% |
portata d'aria | 20.000 m³/h |
press. statica disp. | 500 - 50 Pa-mm H2O |
salto termico | 47 a 20°C |
campo di lavoro effettivo | 70 m |
consumo gasolio | 18,65 Kg/h |
consumo metano G20 | 22,035 m³/h |
pressione alim. G20 | 20 mbar |
consumo gpl G31 | 8,637 m³/h 16,92 kg/h |
pressione alim. G31 | 37 mbar |
alimentazione elettrica | 400V 3ph 50Hz (230V 3ph 50Hz disponibile su richiesta) |
potenza elettrica | 4.850 W (230V) - 4.970W (400V) |
Ø camino | 200 mm |
Ø guaina uscita aria / L.max. | 700-50 mm/m (1 VIA) 600-30 mm/m (2 VIE) 400-25 mm/m (4 VIE) |
Ø guaina snorkel / L.max. | 150-6 mm/m |
Ø guaina ripresa aria / L.max. | 750-10 mm/m |
dimensione | 2.790 x 900 x 1.766 mm |
Peso | 856 kg |
