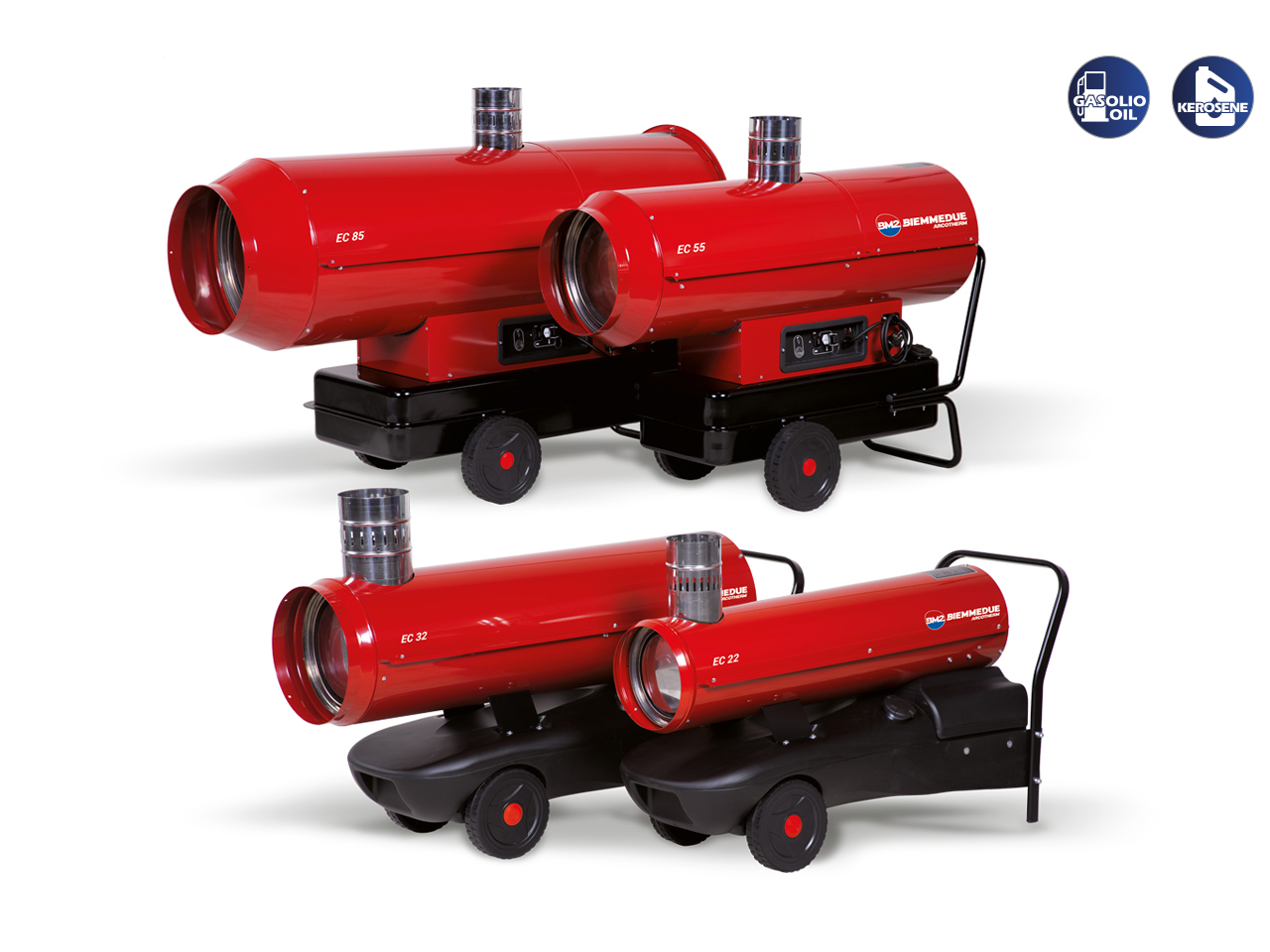

EC

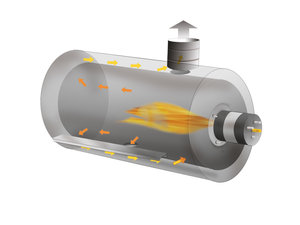

Il generatore d’aria calda EC impiega uno scambiatore di calore che permette l’evacuazione dei fumi attraverso un camino collegabile con l’esterno.
Descrizione

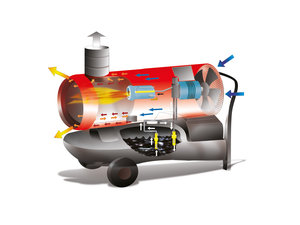

Una panoramica delle prestazioni
Bruciatore automatico di gasolio
Presa per collegamento a termostato, umidostato o timer
Cavo alimentazione elettrica (1,5 m) con spina
Camera di combustione in acciaio inox AISI 430; a tre giri di fumo (EC 22, EC 32) a quattro giri di fumo (EC 55, EC 85)
Post-ventilatore temporizzata di raffreddamento della camera di combustione
Controllo elettrico di fiamma
Termostato di surriscaldamento
Tubi alimentazione gasolio in gomma resistente agli idrocarburi con rivestimento in maglia rinforzante tessile (EC 22, EC 32), metallica (EC 55, EC 85)
Serbatoio in polietilene antiurto (EC 22, EC 32) in acciaio (EC 55, EC 85)
Bruciatore automatico di gasolio (pompa ad ingranaggi Danfoss)
Tappo chiusura serbatoio a baionetta
Tappo di scarico combustibile dal serbatoio
Quadro elettrico di comando
Scheda tecnica
| MODELLO | EC 22 | EC 32 | EC 55 | EC 85 |
|---|---|---|---|---|
| potenza term. nominale | 23,4 kW 20.108 Kcal/h 80.032 BTU/h | 34,1 kW 28.349 Kcal/h 116.803 BTU/h | 58,6 kW 50.434 Kcal/h 200.728 BTU/h | 90,6 kW 77.934 Kcal/h 310.177 BTU/h |
| potenza term. resa | 19,6 kW 16.891 Kcal/h 67.227 BTU/h | 28,9 kW 24.828 Kcal/h 98.815 BTU/h | 52,5 kW 45.139 Kcal/h 179.652 BTU/h | 80,2 kW 68.972 Kcal/h 274.507 BTU/h |
| rendimento | 84% | 84,6% | 89,5% | 88,5% |
| portata d'aria | 550 m³/h | 1.150 m³/h | 2.500 m³/h | 4.300 m³/h |
| salto termico | 95 a 20°C | 75 a 20°C | 66 a 20°C | 77 a 20°C |
| consumo | 1,85 Kg/h | 2,7 Kg/h | 4,64 Kg/h | 7,17 Kg/h |
| capacità serbatoio | 42 lt | 42 lt | 65 lt | 105 lt |
| potenza elettrica | 300 W | 370 W | 850 W | 1.140 W |
| alimentazione elettrica | 230V 1ph 50Hz | 230V 1ph 50Hz | 230V 1ph 50Hz | 230V 1ph 50Hz |
| Ø camino | 120 mm | 150 mm | 150 mm | 150 mm |
| Ø guaina uscita aria | n.a. | 300 - n.a. mm (1-2 vie) | 350 - 300 mm (1-2 vie) | 400 - 300 mm (1-2 vie) |
| quantità per pallet | 12 pz | 6 pz | 1 pz | 1 pz |
| dimensione | 1.075 x 440 x 615 mm | 1.215 x 440 x 670 mm | 1.435 x 555 x 940 mm | 1.740 x 690 x 1.025 mm |
| Peso | 40 kg | 48 kg | 81 kg | 110 kg |
